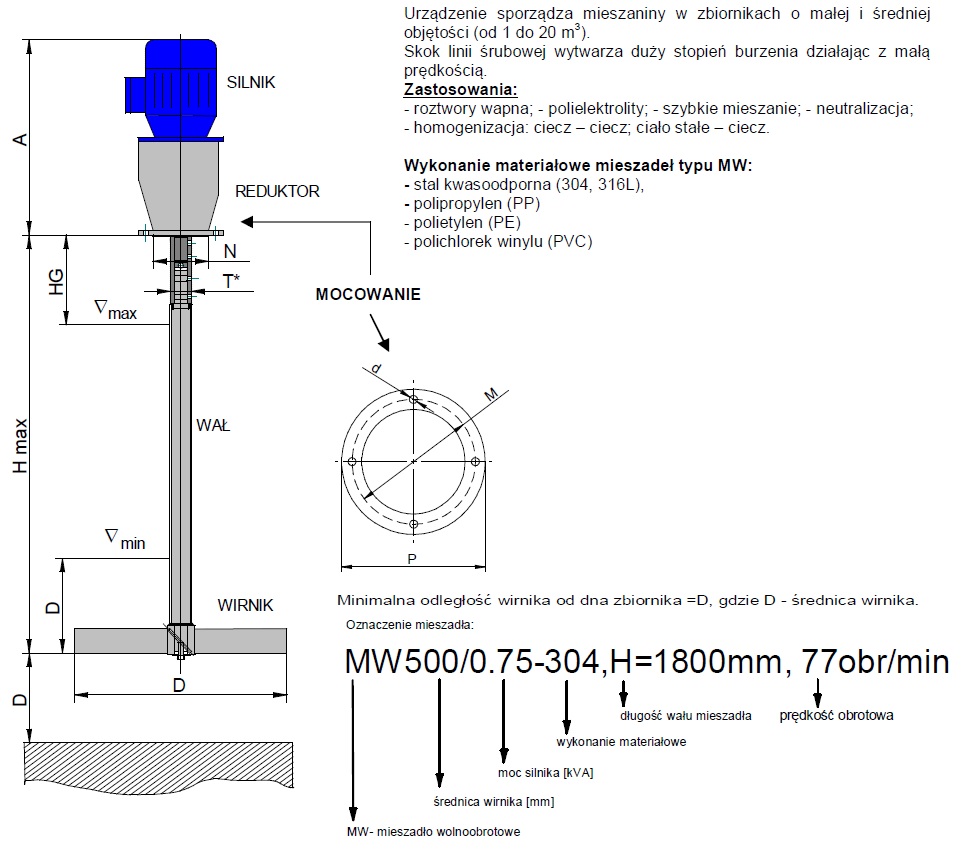

MIESZADŁO  DYNAMICZNE  WOLNOOBROTOWE - 4 łopaty, układ płaski





Oznaczenie mieszadła wolnoobrotowego: MW średnica [mm]/ N [kVA]/ wykonanie materiałowe



Oznaczenie

Śr. wirnika D[mm]

Obroty n[1/min]

Hmax

HG

A

P

M

N

T*

d

Orientacyjna obj. zb. [m3]

[mm]

MW 200/0.25 200 100 1300 130 423 140 115 95 40

  9,5


0,2 – 1,5
MW 300/0.37 MW 400/0.55 300 400 144 114 1300 1500 130 150 452 486 160 160 130 130 110 110 45
1 – 6
MW 500/0.75 MW 600/1.1 500 600 114 89 1500 2000 150 511 553 160 200 130 165 110 130 55   11,5
2 - 12
MW 700/1.5 MW 800/2.2 700 800 90 71 2500 2500 220 562 603 250 215 180 65
MW 1000/4.0 1000 40 2500 250 637 300 265 230 70 14,5 4 - 20

 T* - średnica tulei sprzęgłowej

Istnieje możliwość wykonania innych typów i wielkości mieszadeł.
