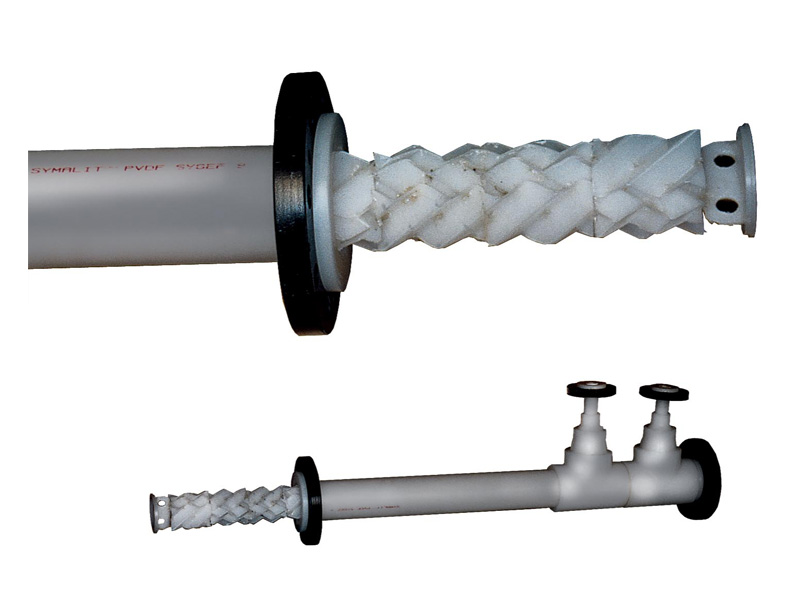

MIESZADŁO STATYCZNE - PRZEPŁYWOWE
Statycznym mieszaniem nazywamy homogenizację bez poruszania się elementów w czasie przepływu. W przewodach wbudowane są nieruchome elementy kierujące, powodujące efekt mieszania przez ciągły podział, przenoszenie i połączenie produktów strumienia. Koncepcja mieszadła statycznego różni się metodą pracy od konwencjonalnego dynamicznego mieszania:
- nie występują elementy ruchome,
- proces mieszania odbywa się kosztem spadku ciśnienia w rurociągu, który zależny jest od typu mieszadła statycznego,ilości sekcji mieszadła nE oraz prędkości przepływu cieczy w rurociągu,
- proces mieszania odbywa się aseptycznie - bez kontaktu z atmosferą.
Typy mieszadeł statycznych
W zależności od rodzaju elementów mieszających wykonuje się następujące typy mieszadeł statycznych.
Typ MX Stosowany do mieszania cieczy:
- dyspergowanie wzajemnie nie rozpuszczalnych komponentów;
Typ 30MX Stosowany przeważnie w laminarnym zakresie przepływów np.:
- mieszanie cieczy o dużych różnicach lepkości;
- reaktory przepływowe.
Typ 15MX Mieszanie w wymiennikach ciepła temperaturowo wrażliwych i lepkich produktów:
- mieszanie wysoko lepkich cieczy przy wymaganym małym spadku ciśnienia;
- stabilizacja temperatury w całej przepływającej masie.
Zastosowania:
W przemyśle do procesów technologicznych uzdatniania wody i oczyszczania ścieków:
- neutralizacja i korekta pH w różnych stadiach procesów,
- odkwaszanie i zakwaszanie wody bezpośrednio w rurociągu, rozcieńczanie kwasów i zasad,
- ciągłe rozcieńczanie flokulantów,
- mieszanie flokulantów ze strumieniami ścieków,
- usprawnianie procesów koagulacji.
W przemyśle spożywczym:
- mieszanie jogurtu z pulpą owocową,
- mieszanie serka homogenizowanego z owocami,
- mieszanie oleju z mlekiem skondensowanym.
Rodzaje wykonań mieszadeł statycznych

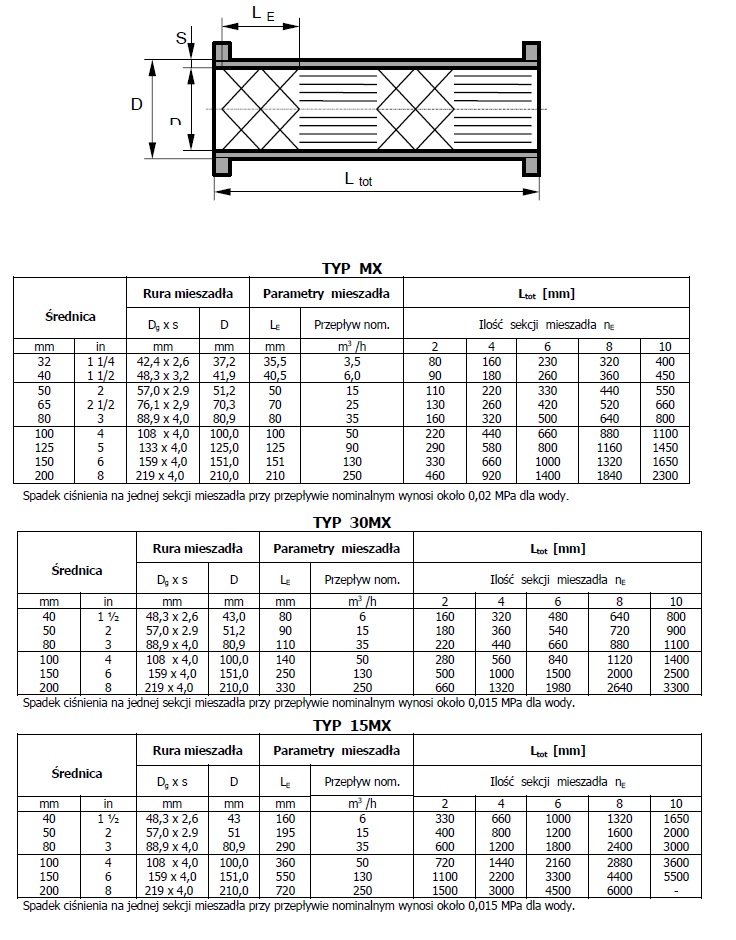

Standardowe mieszadła statyczne - przepływowe, typu MX / 30MX / 15MX ze złączami gwintowymi lub kołnierzowymi wykonuje się wg wymiarów zawartych w tabelach z następujących materiałów:
- elementy mieszające 1H18N9T lub PVC, PTFE
- rury 1H18N9T lub PVC, CPVC
