Przemiennik częstotliwości

Sterownik oparty na falowniku (przemienniku częstotliwości) jest kompaktową konstrukcją pozwalającą na zasilanie i sterownie pompy dozującej wyposażonej tylko w ręczna nastawę skoku membrany / nurnika.
Sterowanie silnika pompy dozującej za pomocą falownika daje możliwość zmiany wydajność pompy przez zmianę prędkości obrotowej silnika napędowego pompy.
Układ posiada niezbędne zabezpieczenia i obwody umożliwiające podłączenie silnika pompy bez dodatkowego osprzętu.
Do prawidłowej pracy użytkownik musi wykonać połączenia zgodne z dostarczanym schematem elektrycznym, zapewnić zasilanie 3x400V lub 1x230V
(w zależności od silnika pompy), oraz sygnały sterujące. Urządzenie jest wyposażone wyłącznik główny.

Cechy urządzenia:

  • Możliwość pracy zdanej i lokalnej
  • Regulacja w zakresie 30 – 50 Hz (60 – 100 % wydajności maksymalnej)
  • Uruchamianie pompy sygnał stykowy (24VDC) lub przełącznik na elewacji
  • Zadawanie wydajności sygnałem prądowym 4 – 20 mA lub praca ciągła z maksymalna prędkością obrotową silnika
  • Informacja o aktualnej wydajności pompy sygnałem prądowym 4 – 20 mA (separacja galwaniczna)
  • Sygnały stykowe informacyjne
  • Solidna metalowa obudowa łatwa do montażu np. na ścianie wymiary w zależności od mocy silnika pompy

Standardowo używane są przemienniki firmy Schneider Electric, ale możemy zastosować na życzenie klienta przemiennik innej firmy.



Sterownik pomp dozujących

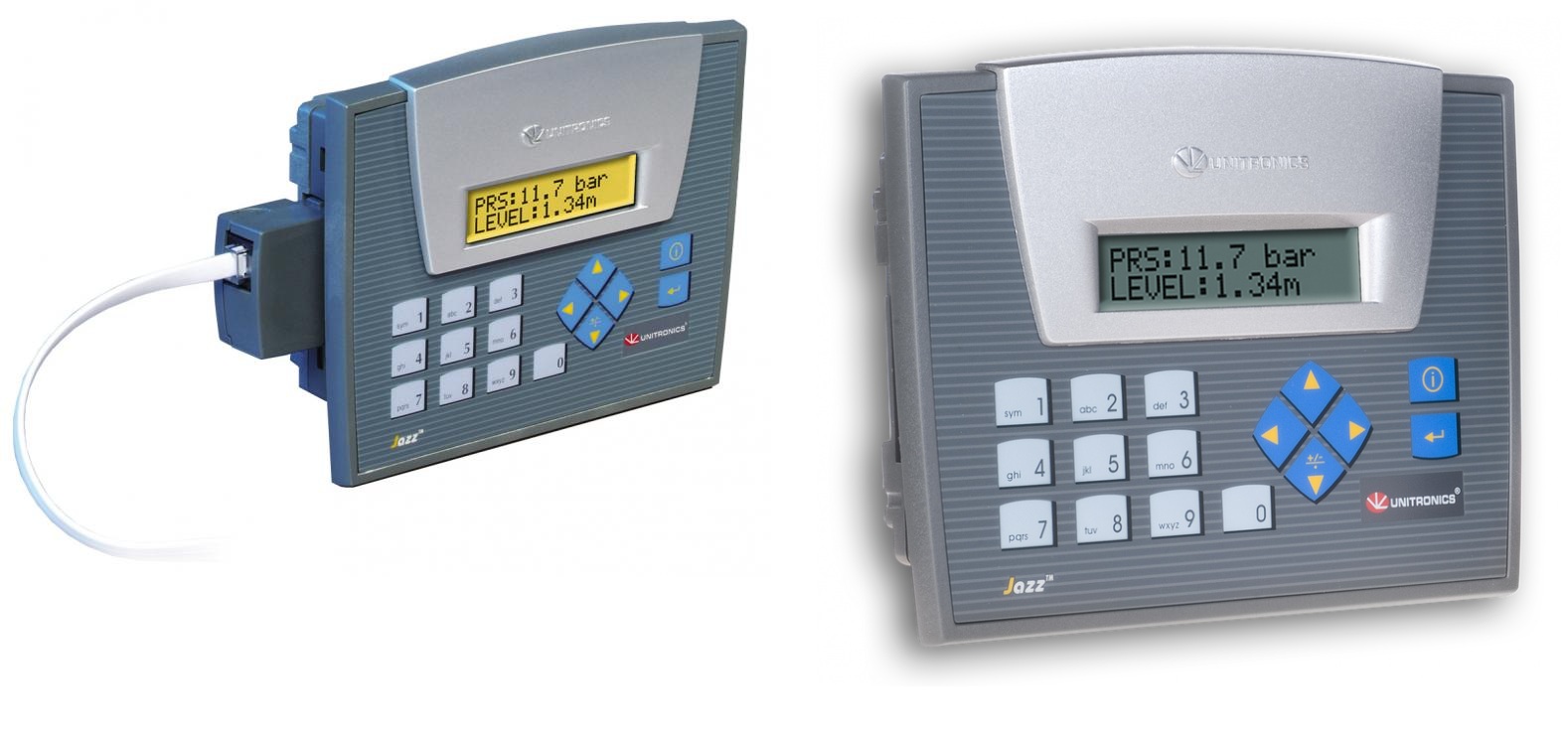

Sterownik jest kompaktową konstrukcją pozwalającą na zasilanie i sterownie pompy dozującej wyposażonej w serwomotor. Posiada niezbędne zabezpieczenia i obwody umożliwiające podłączenie silników pompy bez dodatkowego osprzętu. Do prawidłowej pracy użytkownik musi wykonać połączenia zgodne z dostarczanym schematem elektrycznym, zapewnić zasilanie 3x400V, oraz sygnały sterujące. Urządzenie jest wyposażone wyłącznik główny. Algorytm sterowania realizowany jest za pomocą sterownika PLC UNITRICS Jazz.

Cechy urządzenia:

  • Prosty interfejs użytkownika (klawiatura, ekran 2x16 znaków, przyciski, lampki)
  • Możliwość pracy zdanej i lokalnej
  • Uruchamianie pompy sygnał stykowy (24VDC) lub przyciski na elewacji
  • Zadawanie wydajności sygnałem prądowym 4 – 20 mA (separacja galwaniczna) lub przyciski na sterowniku
  • Informacja o aktualnej wydajności pompy sygnałem prądowym 4 – 20 mA (separacja galwaniczna)
  • Sygnały stykowe informacyjne
  • Solidna metalowa obudowa łatwa do montażu np. na ścianie wymiary 600x400x200
  • Dodatkowo możliwość wykonania obwodu kontroli przerwania membrany
