Pomiar ciągły



Czujniki pływakowe


Podstawowe Własności:
Ekonomiczny sygnalizator poziomu
Podwójna ścianka zapewnia całkowitą szczelność
Przełącznik mechaniczny bezrtęciowy
Nastawialna histereza
Duża wyporność pływaka
Certyfikat pzh dla wody pitnej
Zastosowania:
Sygnalizacja i regulacja poziomu cieczy - od wody pitnej do ścieków
Zabezpieczenie pomp przed suchobiegiem
Sterowanie pompami, sygnalizacja poziomów alarmowych
Atest pzh dla wody pitnej
Dane Techniczne:
Parametry styku:  250 v ac, 3 a
Temperatura:  0 °c do 50 °c
Ciśnienie:  max. 2 bar
Stopień ochrony: IP68



Czujniki pływakowe z wyjściem kontaktronowym

Podstawowe Własności:
Ekonomiczny sygnalizator poziomu
Styk kontaktronowy
Możliwość zmiany logiki działania styku
Zastosowania:
Sygnalizacja i regulacja poziomu cieczy
Zabezpieczenie przed suchobiegiem pompy
Sterowanie pompami, sygnalizacja poziomów alarmowych
Dane Techniczne:
Max. napięcie styku: 48V
Max. obciążenie styku: 0,5 A
Stopień ochrony: IP 67
Zakres temperatur:  -25°C ... +60°C
Wykonanie: PP

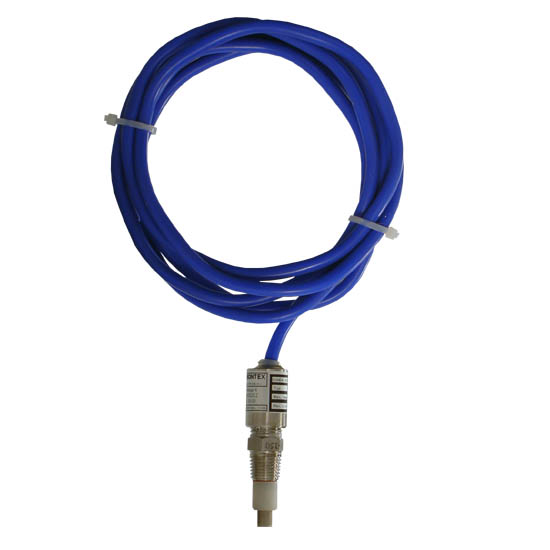

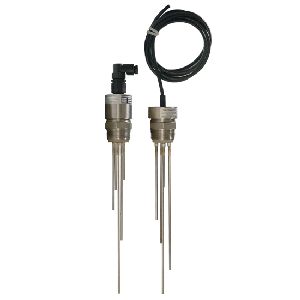

Sondy konduktancyjne


Podstawowe Własności:
Pomiar w zbiornikach otwartych i zamkniętych
Pomiar tylko w medium przewodzącym prąd elektryczny
Sygnalizacja i regulacja wielu poziomów (maksymalnie 5)
Zastosowania:
Sygnalizacja i regulacja poziomu cieczy
Zabezpieczenie przed suchobiegiem pompy
Sterowanie pompami, sygnalizacja poziomów alarmowych
Dane Techniczne:
Max. Liczba elektrod: 5
Max. długość elektrod prętowych: 2m
Max. długość elektrod linkowych: 6m
Przyłącze gwintowane (stal KO): R 1½"
Materiał izolatora: PTFE
Max. Temp. produktu [°C] /Max. Ciśnienie [MPa]: 25[°C] / 4,0[MPa]
60[°C] / 2,5[MPa]
95[°C] / 1,6[MPa]
150[°C] / 1,6[MPa]
Stopień ochrony IP: 67



Pomiar ciągły

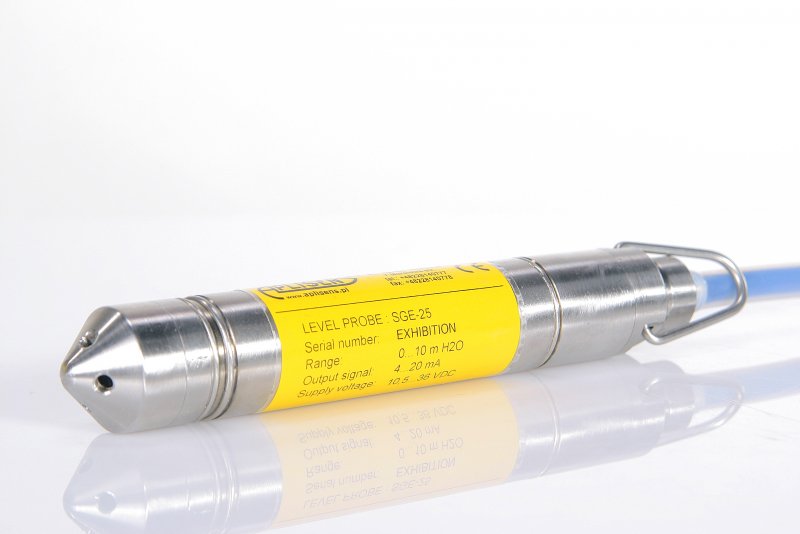

Sondy hydrostatyczne


Przeznaczenie:
Hydrostatyczna sonda głębokości przeznaczona jest do pomiaru poziomów cieczy charakteryzujących się obecnością zanieczyszczeń i zawiesin.
Typowym zastosowaniem sondy jest pomiar poziomu ścieków w przepompowniach, komorach fermentacyjnych, osadnikach itp.
Zasada działania, budowa
Pomiar poziomu za pomocą sondy realizowany jest z wykorzystaniem prostej zależności między wysokością słupa cieczy, a wywołanym cienieniem hydrostatycznym. Pomiar ciśnienia dokonywany jest na poziomie membrany separującej, zanurzonej sondy odniesiony do ciśnienia atmosferycznego doprowadzonego przez kapilarę znajdującą się w kablu. Zastosowanie specjalnego separatora z dużą, odkrytą membraną o zwiększonej grubości minimalizuje metrologiczny wpływ odkładającego się osadu na powierzchni membrany. Umożliwia to długotrwałą, poprawną pracę sondy w zanieczyszczonych mediach (również o właściwościach ścierających, np. obecność piasku) oraz ułatwia mycie delikatnym strumieniem bieżącej wody (mycie wodą pod ciśnieniem grozi uszkodzeniem sondy).Elementem pomiarowym jest piezorezystancyjny czujnik krzemowy oddzielony od medium przez membranę separującą. Współpracujący z czujnikiem wzmacniacz elektroniczny standaryzujący sygnał  wyposażony jest dodatkowo w układ antyprzepięciowy zabezpieczający sondę przed uszkodzeniami wywołanymi indukowanymi zakłóceniami od wyładowań atmosferycznych lub elektroenergetycznych urządzeń współpracujących.
Dane techniczne:
Standardowe zakresy pomiarowe: (0 - 2; 4; 10 m H2O)
Dowolne zakresy pomiarowe o szerokościach w przedziale: 2…20 m H2O
Zakres temperatur mierzonego medium: -25...75°C
Stopień ochrony obudowy: IP-68
Sygnał wilgociowy:     4 ¸ 20 mA dwuprzewodowo
wyk. spec. 0 ¸ 10V trzyprzewodowo
Zasilanie :    10,5...36 V DC (Ex 12...28 V DC)
12…30 V DC (dla WY 0 ÷ 10 V)

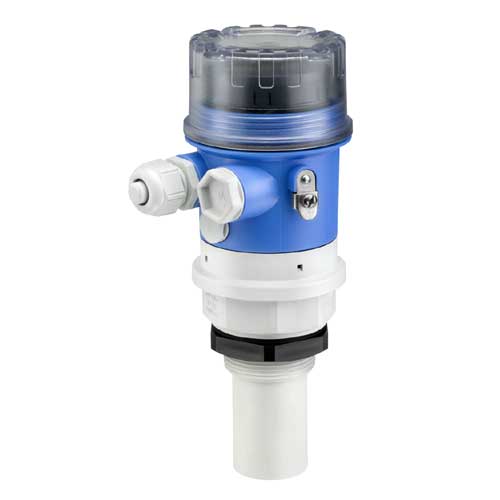

Sondy ultradźwiękowe


Przetwornik ultradźwiękowy do bezkontaktowego, ciągłego pomiaru poziomu cieczy i materiałów sypkich. Pomiar przepływu cieczy w otwartych kanałach grawitacyjnych.
Funkcje:
Pomiar bezkontaktowy, wygodny i ekonomiczny z zakresie do 8 m (ciecze) oraz do 5 m (materiały sypkie)
Brak elementów ruchomych-wysoka trwałość przyrządu
Proste uruchomienie i obsługa za pomocą wymiennego wyświetlacza lub oprogramowania diagnostycznego (opcja)
Funkcja 32-pkt. linearyzacji(obliczenia objętości, masy i itp.)
Dwuprzewodowy przetwornik zasilany z pętli prądowej
Zastosowanie:
Przetwornik ultradźwiękowy jest przetwornikiem do ciągłego pomiaru cieczy i gruboziarnistych materiałów sypkich. Przetwornik służy również do pomiaru
przepływu wody i ścieków o otwartych kanałach grawitacyjnych. Przyrząd doskonale sprawdza się w prostych zadaniach pomiarowych m.in.
w gospodarce wodno-ściekowej i w przetwórstwie kruszyw.
Dane techniczne:
Metoda pomiaru: ultradźwięk
Charakterystyka urządzenia: kompaktowy przetwornik ultradźwiękowy
Zasilanie / komunikacja: 2 przewodowo
Dokładność: +/- 3 mm lub +/- 2% ustawionego zakresu pomiarowego
Temperatura otoczenia: -20 °C ... 60 °C
Temperatura pracy: -20 °C ... 60 °C
Praca w zakresie ciśnień:  0.7 bar ... 3 bar
Wykonanie materiałowe: PP/EPDM
Przyłącza: G / NPT 1 1/2" ; G / NPT 2"
Strefa nieczułości: 1 1/2" :0.25 m ; 2" :0.35 m
Maksymalny zakres pomiarowy: Sensor 1-1/5": 5m ; Sensor 2" : 8m
Wyjście: 4 – 20 mA

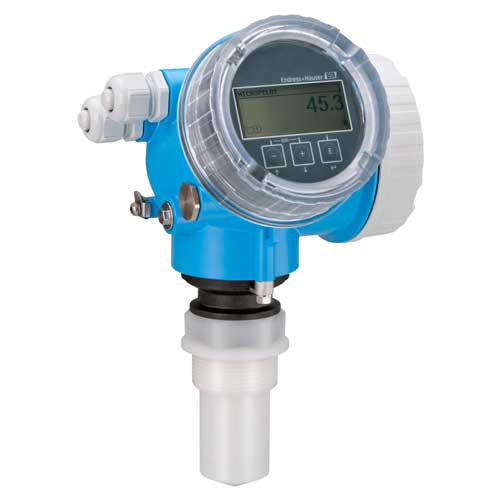

Sondy radarowe


Opis:
• Niezawodny pomiar nawet przy zmianie medium lub procesu
• Wbudowana pamięć duża dostępność danych
• Intuicyjne menu obsługi w wielu językach
• Łatwa integracja z systemami kontroli lub zarządzania
• Dokładne informacje diagnostyczne i proces szybkich decyzji
• Międzynarodowe dopuszczenia do stosowania w strefach zagrożonych wybuchem
Zastosowanie:
Sondy radarowe służą do ciągłych, bezstykowych pomiarów poziomu cieczy, past i szlamów. Na pomiar nie maja wpływu:
zmiana medium, zmiany temperatury, opary, gazy
Dane techniczne:
Wykonanie: PVDF lub PP
Maksymalny zakres pomiarowy: 30m
Przyłącza: 1 1/2"
Temperatura pracy: -40 °C ... 130 °C
Ciśnienie robocze: -1 … +3 bar
Dokładność: ± 2 mm
